Starpsiena

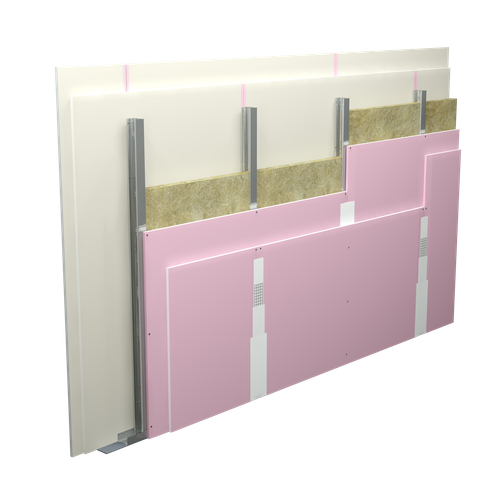

SD - 2x12,5 GKF DF/CW 50 W

konstrukcijās no profiliem CW 50 un UW 50 ar divkārtēju apšuvumu no loksnēm GKF, veids DF, lokšņu biezums 12,5 mm, ar minerālvates pildījumu

SD - 2x12,5 GKF DF/CW 50 W

Tehniskie dati

Uguns pretestības klase
Uguns pretestības klase
EI 120 1) 2)
Maksimālais augstums
Maksimālais augstums
4,2 m 1)
Sienas svars
Sienas svars
43 kg/m2 3)
Skaņas izolācijas spēja
Skaņas izolācijas spēja
RW=52 dB 4)  RW1=49 dB 5)  RA1=48 dB 4)  RA2=44 dB 5)

Iepriekšminētie parametri attiecas uz barjerām, kas izgatavotas no metāla lokšņu profiliem, loksnes biezums 0,55 un 0,6 mm.

Standard

super nieimpregnowany super

Tas nodrošina stabilu apbūvi ar augstākiem ugunsizturības, skaņas izolācijas spējas un cietības parametriem.
super nieimpregnowany

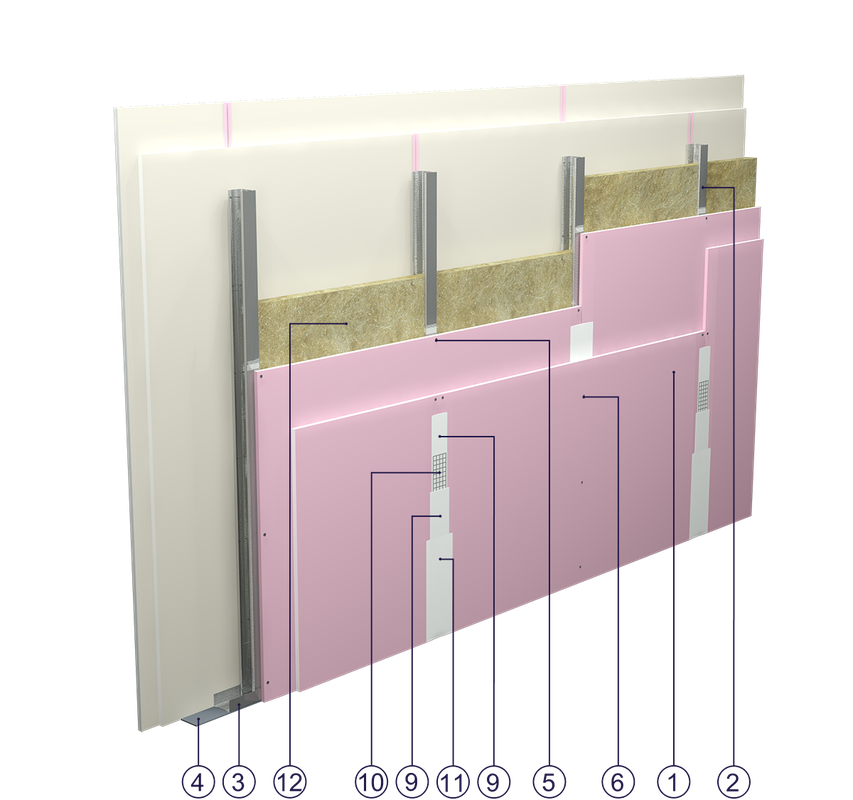

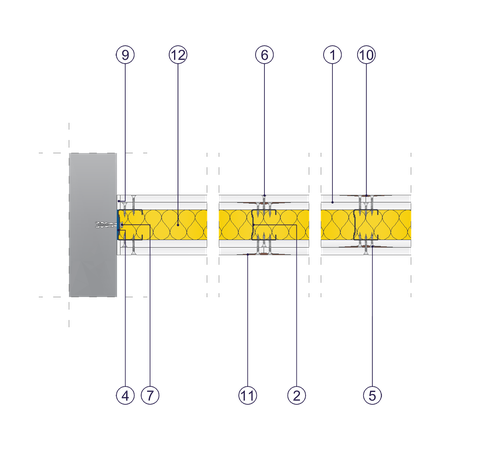

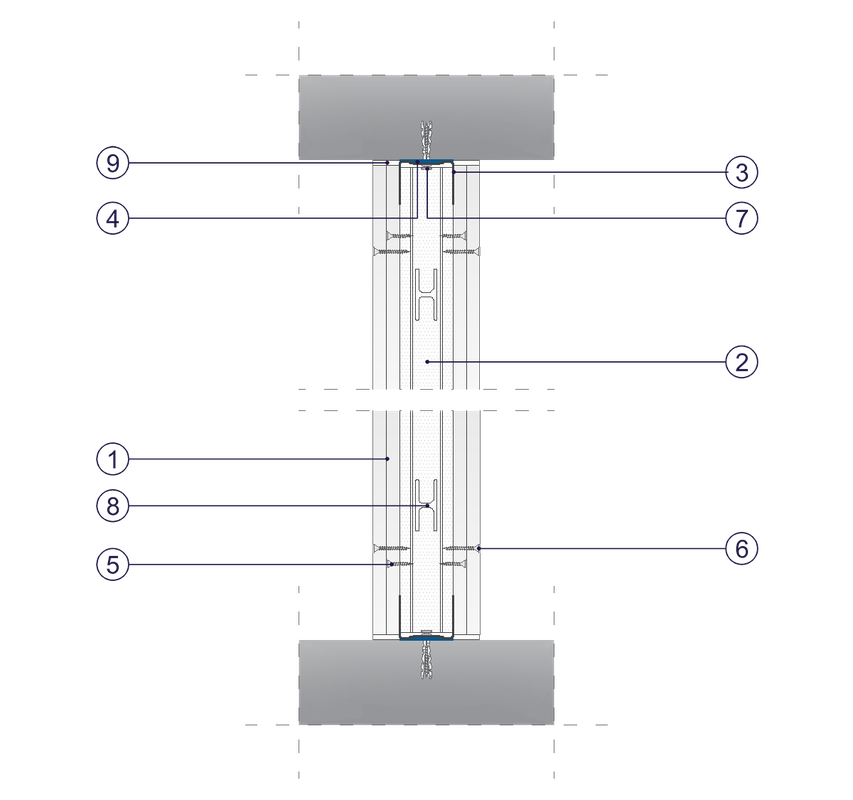

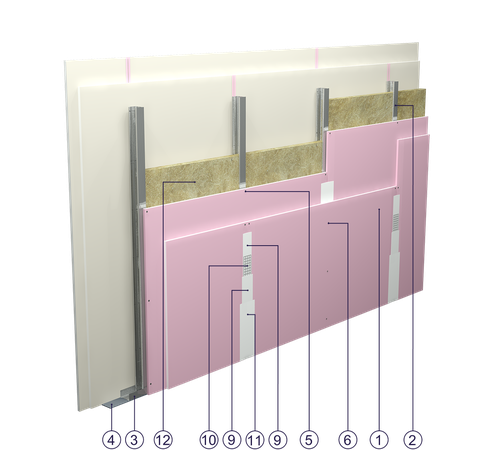

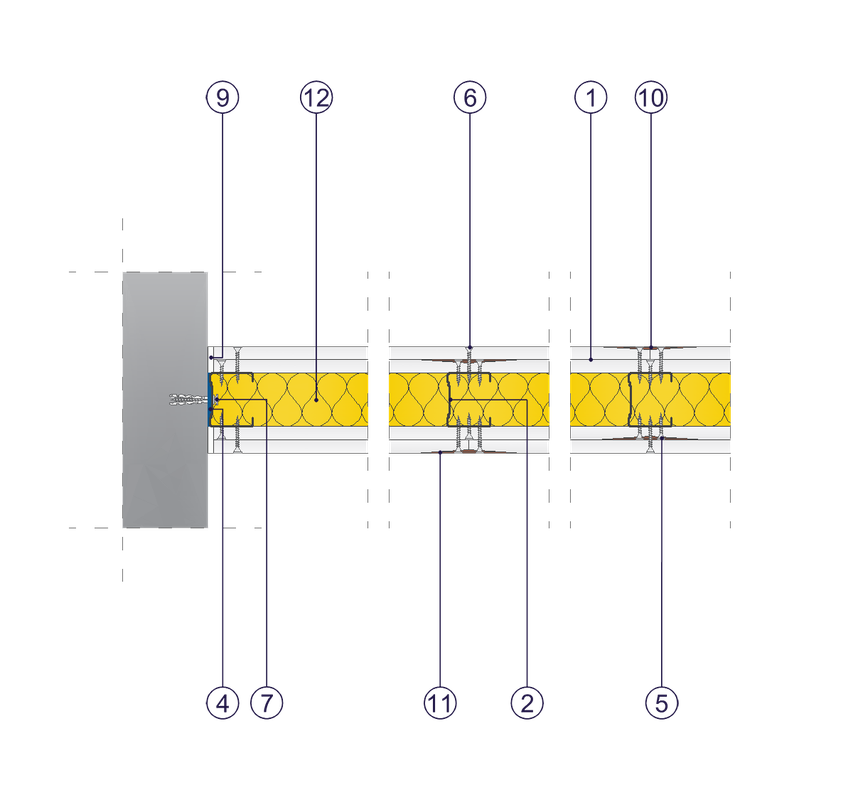

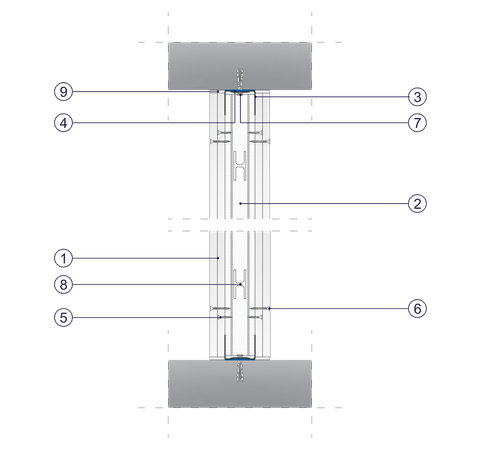

Starpsienas elementi

1
Ģipškartona loksnes "Norgips GKF, veids DF", biezums 12,5 mm
2
Profili CW 50 (statņi) ar attālumu starp centriem līdz 60 cm
3
Profili UW 50, piestiprināti pie horizontālajiem nesošajiem elementiem
4
Blīvējuma lente, platums 50 mm
5
Ģipškartona skrūves metālam 3,5 x 25 mm ar maksimālo atstarpi ik pēc 75 cm
6
Ģipškartona skrūves metālam 3,5 x 35 mm ar maksimālo atstarpi ik pēc 25 cm
7
Dībeļi min. ∅ 6 x 40 mm ar maksimālo atstarpi ik pēc 80 cm
8
Instalācijas kabeļu atveres statņos
9
Gatava špaktelēšanas tepe "Norgips All Purpose Ready Mix" vai "Norgips Light Ready Mix"
10
Armatūras lente
11
Gatava špaktelēšanas tepe "Norgips All Purpose Ready Mix" vai "Norgips Light Ready Mix"
12
Minerālvate
Lejupielādēt Mapē
Sistēmas karte SD - 2x12,5 GKF DF/CW 50 W
SD - 2x12,5 GKF DF/CW 50 W
SD - 2x12,5 GKF DF/CW 50 W
SD - 2x12,5 GKF DF/CW 50 W
1)
Dotie augstumi attiecas uz konstrukcijām, kurās profili izvietoti ik pēc 600 mm. Izmantojot konstrukciju, kur profili izvietoti ik pēc 300 mm vai ik pēc 400 mm, pieļaujams lielāks sienu augstums. Detalizēta informācija ir pieejama pie sistēmas piegādātāja pārstāvja. Dotie augstumi attiecas uz telpām, kurās vienlaicīgi uzturas neliels cilvēku skaits (piemēram, dzīvokļu vai viesnīcu istabas, biroju vai slimnīcu telpas). Telpās, kurās vienlaicīgi uzturas liels cilvēku skaits (piemēram, konferenču zāles, mācību, lekciju telpas) pieļaujamais augstumu ir 3,5 m.
2)
Pamatojoties uz klasifikāciju Nr. LBO-060-KZ/20
3)
Svarā nav iekļauts izolācijas materiāls
4)
Pamatojoties uz klasifikāciju Nr. LA00-06041/12/R02NA stikla vatei ar biezumu 50 mm
5)
Pamatojoties uz klasifikāciju Nr. LA00-06041/12/R02NA akmens vatei ar biezumu 50 mm

Materiālu izlietojuma kalkulators

Apbūves platība m2
Swpie
Materiāls
Vienība
Izlietojums
uz 1 m2
Patēriņš
uz {total} m2
Vienības
cena*
Vērtība

Materiālu 1 m2 sienas vērtība

:
{get_calculation_per_meter} EUR

Materiālu 1 m2 sienas vērtība

: {get_calculation_per_meter} EUR

Materiālu sienas platībai kopējā vērtība

:
{get_total_calculation} EUR

Materiālu sienas platībai kopējā vērtība

: {get_total_calculation} EUR

Iepriekš norādītas materiālu izlietojuma normas neņem vērā atkritumus, kas rodas elementa izgatavošanas laikā, un tām ir orientējošs raksturs. Aprēķins nav tirdzniecības piedāvājums [Polijas Republikas] Civillikuma 66. panta 1. §.

* Lai aprēķinātu izmaksas, kas saistītas ar sienas izveidošanu, ievada materiāla vienības cenas.

Q1 — divkārša ģipškartona šuvju un savienojumu špaktelēšana ar konstruktīvo masu veikšana (Norgips Start & Finish vai Norgips Start) ar stiegrojuma lentes iestrādāšanu, redzamu stiprināšanas elementu pārklāšana ar špakteles masu.

Q2 — aptver Q1 apjomu un ģipškartona savienojumu špaktelēšanu ar apdares špakteles masu (Norgips Extra Finish, Norgips Start & Finish vai Norgips Finish) līdz plūstošas pārejas šuves virsmas uz ģipškartona virsmu.

Q3 — aptver Q2 apjomu un visas starpsienas elementa virsmas (šuvju un plāksnes) špaktelēšana ar apdares špakteles masu (Norgips Extra Finish, Norgips Start & Finish vai Norgips Finish) ar aptuveni 1 mm biezumu, lai izlīdzinātu virsmu, aizpildītu poras un izlīdzinātu špaktelēto virsmu absorbciju.

Projekta informācija:
Papildu piezīmes:
Saglabāt sagatavoto aprēķinu:
Lejupielādēt Mapē
PDF kalkulators SD - 2x12,5 GKF DF/CW 50 W
Lejupielādēt Mapē
XLS kalkulators SD - 2x12,5 GKF DF/CW 50 W

Faili lejupielādei

Lejupielādēt Mapē
Ekspluatācijas īpašību deklarā... Ekspluatācijas īpašību deklarācija Nr. GKF DF 12,5/N/2025/R, 03.03.2025 - NORGIPS GKF DF EN 520 - 12,5 tips DF
Lejupielādēt Mapē
Ekspluatācijas īpašību deklarā... Ekspluatācijas īpašību deklarācija Nr. 17/N/2024, 10.12.2024. - Norgips Light Ready Mix
Lejupielādēt Mapē
Ekspluatācijas īpašību deklarā... EN: Declaration of performance GKF DF 12,5/N/2025/R, 03.03.2025 - NORGIPS GKF EN 520 - 12,5 mm type DF
Lejupielādēt Mapē
Ekspluatācijas īpašību deklarā... Ekspluatācijas īpašību deklarācija Nr. 9/N/2024, 10.12.2024. - Norgips Extra Finish
Lejupielādēt Mapē
Ekspluatācijas īpašību deklarā... Ekspluatācijas īpašību deklarācija Nr. GKF DF 12,5/N/2021, 19.04.2021 - NORGIPS GKF DF EN 520 - 12,5 tips DF
Lejupielādēt Mapē
Ekspluatācijas īpašību deklarā... Ekspluatācijas īpašību deklarācija Nr. 2/N/2024, 16.05.2024. - Norgips Light Ready Mix
Lejupielādēt Mapē
Ekspluatācijas īpašību deklarā... Ekspluatācijas īpašību deklarācija Nr. 3/N/2024, 16.05.2024. - Norgips Extra Finish

Lejupielādēt Mapē
Uguns klasifikācija Fire resistance classification No. LBO-060-KZ/20E: Non-loadbearing partition walls Norgips, double sided cladded with gypsum plasterboards Norgips GKF type DF, Norgips GKFI type DFH2 or Norgips Acoustic Super type DFH2IR

Lejupielādēt Mapē
Tehniskā karte KT - Norgips Start & Finish
Lejupielādēt Mapē
Tehniskā karte KT - NORGIPS Extra Finish
Lejupielādēt Mapē
Tehniskā karte KT - NORGIPS S GKF 12,5 mm veids DF

Lejupielādēt Mapē
Informācijas materiāls NORGIPS risinājumi - Starpsienu savienojumi – montāžas informācija
Lejupielādēt Mapē
Informācijas materiāls NORGIPS risinājumi - Starpsienas

Lejupielādēt Mapē
Produkta vides deklarācija (EPD) NORGIPS gypsum plasterboard

VIDEO instruktāžas

Uzziniet, kā pareizi izpildīt mansarda, starpsienas, piekaramo griestu vai sausā klona ģipškartona plākšņu apbūvi. Noskatieties mūsu VIDEO instruktāžas, kā arī izstrādājumu testus un speciālistu ieteikumus.
